DIAGONALES des POLYGONES

Quantité régions et d'intersections





On sait compter les diagonales du polygone régulier. Celles-ci partagent l'intérieur du polygone en régions. Combien ? Et, combien d'intersections des diagonales.

Voir Noms des polygones / Longueurs des diagonales

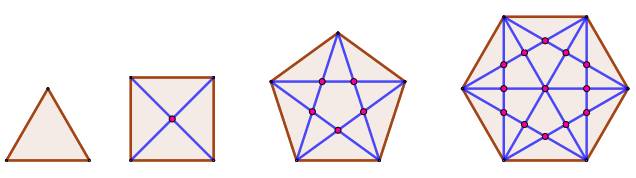

Les premiers polygones réguliers



Triangle

Carré

Pentagone

Hexagone

Heptagone

Octogone

Diagonales

0

2

5

9

14

20

Intersections

0

1

5

13

35

49

Régions

1

4

11

24

50

80

Triangles

1

8

35

110

287

632



Voir Brève 519





Heptagone



Le centre (vert) des cercles passant par les points d'intersections des diagonales est distinct.

Les 35 intersections sont toutes simples: croisement de deux diagonales:

35 I2 .

La quantité d'intersections est un multiple de 7 (35 = 7 x 5).





Octogone

Le centre des cercles est l'un des points d'intersections.

Les 49 intersections sont simples ou multiples:

*    1 I4 au centre

*    8 I3 sur le petit cercle

*    8 + 16 + 8 + 8 = 5x8 I2 sur les autres cercles.



La quantité d'intersections moins 1 est un multiple de 8 (49 – 1 = 48 = 8 x 6).



Intersection record

Pour un polygone régulier, il est impossible d'avoir plus de 7 diagonales qui se rencontrent en un seul point autre que le centre.

Et ce cas se rencontre pour n multiple de 30.

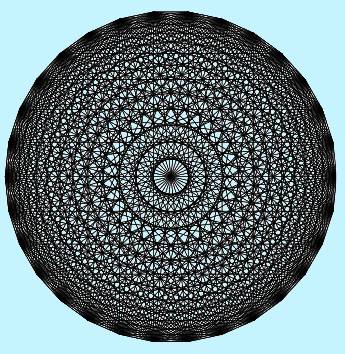

Cas du 30-gone ou triacontagone



Diagonales

375

Intersections

16 801

dont I2

13 800

I3

2 250

I4

420

I5

180

I6

120

I7

30

Régions

21 480

Triangles

1 410 350







Dénombrement

Maximum



En effet, quatre points définissent deux diagonales et une intersection.

Sauf que certains points sont communs. le calcul n'est pas simple !



Formules

Extrait de l'article de Bjorn Poonen and Michael Rubinstein

intersections



I(n) = 0, 0, 0, 1, 5, 13, 35, 49, 126, 16110, 330, 301, 715, 757, 1365, 1377, 2380, 1837, 3876, 384120, 5985, 5941, 8855, 7297, 12650, 12481, 17550, 17249, 23751, 1680130, 31465, 30913, 40920, 40257, 52360, 46981, 66045, 64981, 82251, 8088140, 101270, …



Si n est pair alors I(n) – 1 est divisible par n.
Ex: 16110 – 1 = 160 divisible par 10.

Si n est impair alors I(n)   est divisible par n.
Ex: 33011  divisible par 11.

Régions

R(n) = 0, 0, 1, 4, 11, 24, 50, 80, 154, 22010, 375, 444, 781, 952, 1456, 1696, 2500, 2466, 4029, 450020, 6175, 6820, 9086, 9024, 12926, 13988, 17875, 19180, 24129, 2148030, 31900, 33856, 41416, 43792, 52921, 52956, 66675, 69996, 82954, 8680040, 102050, …



Cas du 41-gone dont les régions sont colorisées – Extrait

Source image: Scott R. Shannon, Colored illustration for n = 41 (3rd version) – cité par A007678

Allez vers ces liens pour obtenir l'image complète et bien d'autres

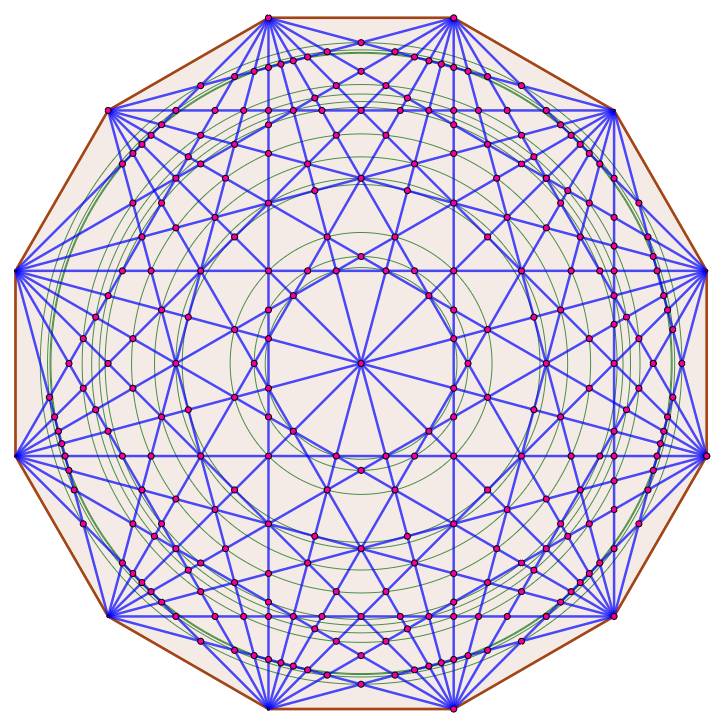

Cas du 12-gone (dodécagone)



La quantité d'intersections pour n = 11, 12, 13 semble erratique: 330, 301, 715.

Voyons le cas de n = 12 (dodécagone) qui semble régresser.

Comptons les intersections en rouge sur les cercles verts.

À partir d'un faisceau issu d'un sommet, on compte pour le premier amas (2, 2, 2, 1), pour l'amas de cercles suivant (2, 2, 1, 2) puis (2, 1, 2, 1)  et (1, 2, 1). Soit un total de 25 intersections par faisceau-sommet, à multiplier par 12, plus l'intersection centrale:
I(12) = 25 x 12 + 1 = 301, ce que nous attendions.
