Pavé ou Parallélépipède



Définition, propriétés et amusements.



Parfois aussi nommé: brique.



Anglais: Parallelepiped or rhomboid / Vertex, face and edge /Length, breadth and height / Face diagonal and space diagonal >>>

Étymologie: Du latin: parallelepipĕdum; issu du grec ancien: parallêlônepipedon, qui a des plans parallèles.

Parallelos (parallèle) et epipedon (une surface plane. De epi, sur et pedon, le sol.





Le Pavé ou Parallélépipède

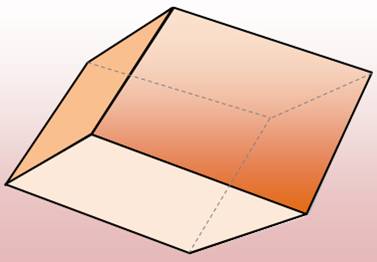

Pavé quelconque

Volume dont les six faces sont des parallélogrammes



*    F =   6 faces,

*    S =   8 sommets, et

*    A = 12 arêtes



Les faces opposées sont parallèles et congruentes (égales).

Les arêtes sont de même longueur quatre à quatre.



Comme tous les polyèdres, le pavé vérifie la formule d'Euler (invariant égal  à 2):



S + F – A  = 8 + 6 – 12 = 2



Anglais: parallelepiped or rhomboid





La somme des angles à un sommet n'excède jamais 360°; cas où une arête est tellement oblique qu'elle tend à appartenir au plan formé par les deux autres.

Les trois dimensions sont:

*    longueur de la base L,

*    largeur de la base l, et

*    hauteur h.



Il suffit de définir trois vecteurs avec ces trois dimensions (normes) pour définir un parallélépipède quelconque.

Le sommet opposé à l'origine des trois vecteurs représente la somme des trois vecteurs dans l'espace. La multiplicité des chemins pour rejoindre ces deux points montrent que la somme des vecteurs et commutative et associative.

Voir Calcul (vectoriel) du volume



Voir Parallélépipède quelconque, mais parfait / Rhomboèdre, pavé avec faces en losanges

/ Évaluation de CM1

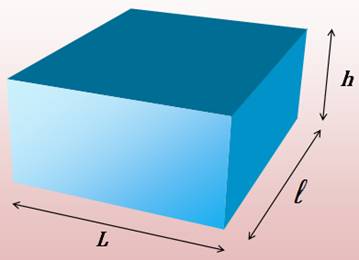

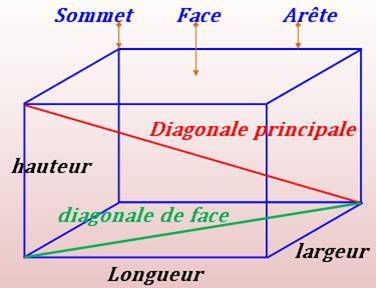

Le Pavé droit ou Parallélépipède rectangle

Pavé droit ou parallélépipède rectangle

(ou prisme carré droit ou brique)



Pavé dont les six faces sont des rectangles.



Chaque face a quatre angles droits.



À chaque sommet, le trièdre est composé de trois angles droits.



Anglais: rectangular cuboid

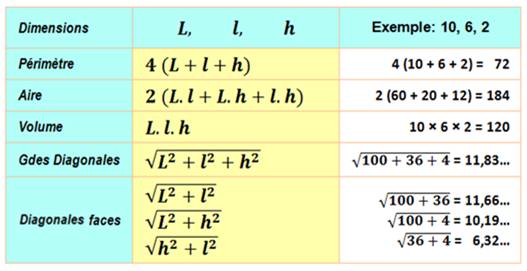

Formules



Périmètre = somme des longueurs des arêtes.



Une grande diagonale  relie deux sommets opposés du pavé:

*      4 grandes diagonales  de même longueur, et

*      12 diagonales de face de trois espèces.

Faces opposées

Bases

Aire totale

Aire latérale

Faces qui n'ont aucune arête en commun

Les deux faces de plus grandes dimensions

Aire des six faces

Aire des quatre faces hors les bases





Problème de calcul de volume

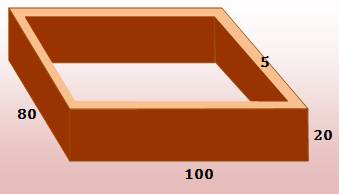

Quelle quantité de béton pour remplir ce coffrage?



Solution en partant du volume évidé

Volume du parallélépipède extérieur:

Ve = 100 x 80 x 20 = 160 000 cm3



Volume intérieur (attention deux fois l'épaisseur!):

Vi = (100 – 2x5) x (80 – 2x5) x 20 = 126 000 cm3



Volume du coffrage:

Vc = Ve – Vi =  160 000 – 126 000 = 34 000 cm3



Solution des quatre panneaux

Volume des panneaux avant et arrière:

V1 = 2 x (100 – 5) x 20 x 5 = 19 000 cm3

Volume des panneaux latéraux:

V2 = 2 x (80 – 5)  x 20 x 5 = 15 000 cm3

Volume total:

V1 + V2 = 19 000 + 15 000 = 34 000 cm3



Dimensions en cm

Merci à  Christian T.

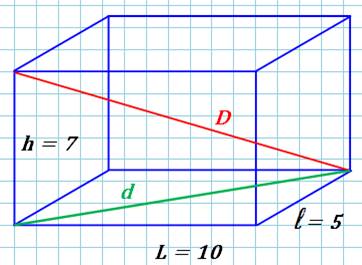

Règle du parallélépipède – Diagonales



Diagonales de la face



d² = L² + l² = 100 + 25 => d = 11,18…



Il y en a douze (2 par face) en trois groupes de 4 de même longueur.



Diagonales principale ou grandes diagonales



D² = d² + h² = L² + l² + h²

= 100 + 25 + 49 = 174 => D = 13,19…



Il y en a quatre, toutes de même longueur et concourantes.



Anglais: face diagonal & space diagonal









Règle du parallélépipède



Dans un parallélépipède quelconque, les grandes diagonales sont concourantes et le point d'intersection les bissecte. La somme de leur carré est égale à la somme des carrés des douze arêtes.

Voir Règle du parallélogramme





Dans le pavé droit,  les quatre grandes diagonales sont de même longueur.









Famille – Les types de parallélépipèdes



Famille

Le pavé peut être quelconque (faces parallélogrammes) ou droit (faces rectangles).

Avec des faces en losanges, c'est un rhomboèdre qui devient régulier si tous les losanges sont identiques, mais dans tous les cas toutes les arêtes sont de même longueurs.

Avec des faces carrées, le pavé devient cube.

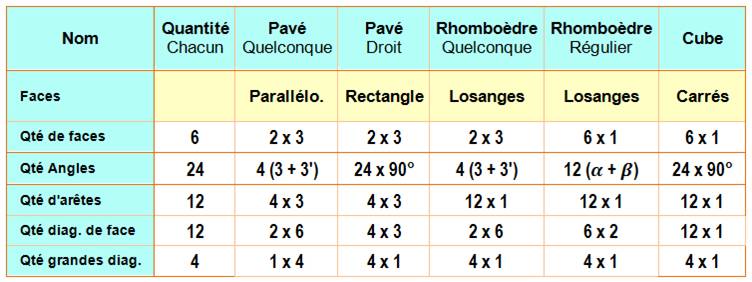

Nomenclature



Cousinage

Parallélépipède: famille des zonoèdres

= polyèdre à six faces (hexaèdre) dont les faces sont parallèles deux à deux;

= prisme dont la base est un parallélogramme;

= parallélotope de dimension 3.



Voir Parallélogramme et sa famille / Brique parfaite / Filiation des rhomboèdres





Dimensions en progression arithmétique

Énigme

Quels sont tous les pavés dont les dimensions sont en progression arithmétique et qui ont un volume inferieur à 100.



Formulation

h est la plus petite dimension et r est la raison de la progression arithmétique (le terme constant à ajouter). Alors:



V = h . (h + r) . (h + 2r) < 100



Résolution

Une simple exploration va permettre de résoudre cette énigme.

On exclut le cas trivial d'une raison nulle comme 2 x 2 x 2 = 8.



Solutions

Avec V < 101, il y a dix possibilités avec un volume maximum pour 1 x 7 x 13 = 91



Avec V < 1001, il y a 69 possibilités avec un volume maximum atteint pour 9 x 10 x 11 = 990.



Avec V < 10 001, il y a 374 possibilités avec un volume maximum atteint pour 10 x 25 x 40 = 10 000 ou 10 x 10 x 10 pour la solution triviale.



Avec V < 100 001, il y a 1 917 possibilités avec un volume maximum atteint pour 30 x 49 x 68 = 99 960.

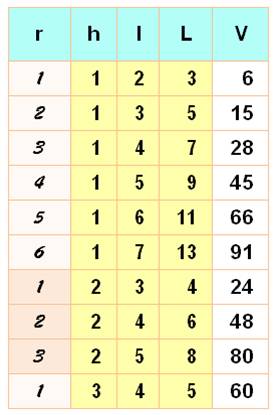

Les 10 pavés dont les dimensions sont en progression arithmétique et dont le volume n'excède pas 100.

Voir ÉnigmesIndex

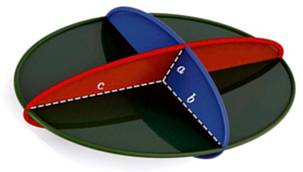

Ellipsoïde et parallélépipède inscrit



Source image: Ellipsoid – Wikipedia

Équation de l'ellipsoïde



avec a < b < c, les demi-axes principaux de l'ellipsoïde.

Le plus grand parallélépipède inscrit dans un ellipsoïde a pour volume:

Voir Ellipse

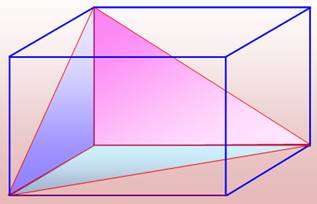

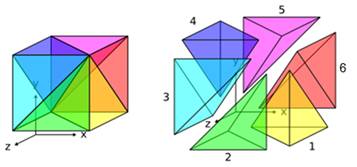

Parallélépipède = 6 x tétraèdres



Théorème

Prenons le tétraèdre formé par trois arêtes issues du même sommet; son volume est égal à un sixième de celui du parallélépipède.



English: The volume of any tetrahedron that shares three converging edges of a parallelepiped has a volume equal to one sixth of the volume of that parallelepiped.

Source image: Dune





Les quatre types de tétraèdres inscrits dans un parallélépipède

Voir Dissection du cube en tétraèdres









Volume du parallélépipède quelconque**



On connait la longueur des 3 côtés et les angles entre ses trois cotés

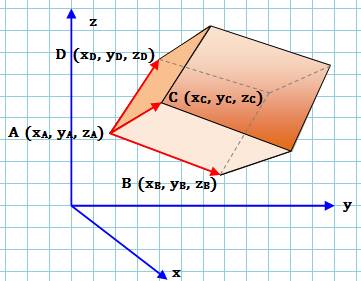

On connait les coordonnées des trois vecteurs



Voir Justification



Traduction en coordonnées



Le volume de chacun des tétraèdres est égal à 1/6 de cette valeur.

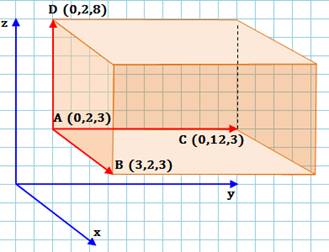

Exemple simple





= 0 + 0 + 5 [3 x 10 – 0] = 5 x 3 x 10



Ce qui est bien la formule classique du volume du parallélépipède rectangle.





Voir Aire du parallélogramme

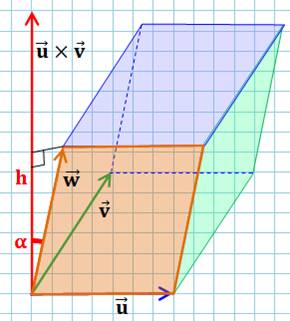

Volume vectoriel du parallélépipède – Justification



Un parallélépipède défini par les trois vecteurs u, v et w.

Le produit vectoriel (x) de u et v produit un vecteur orthogonal au plan contenant u et v.

Sa norme (longueur) est égale à l'aire du parallélogramme (= u . v . sin bêta et v . sin bêta est une hauteur).



Le produit scalaire (.) entre ce nouveau vecteur et w fait intervenir l'angle alpha.

Or longueur de w x cos alpha est la hauteur (h) du parallélépipède, celle qui permet de calculer le volume de ce solide.







Valeur d'alpha (trigonométrie).

Valeur d'alpha (vectoriel: produit scalaire)

Avec A = (u x v) et B = w.



En égalant:



Volume = aire de la base  x hauteur.

Trois formules sont possibles en choisissant l'une des trois faces comme base.

Calcul de l'angle alpha avec le volume divise par le produit des trois longueurs d'arêtes.









English corner



Parallelepiped
A solid shape with six faces such that all the two opposite faces are parallel. In a parallelepiped, all six faces are parallelograms. When the faces are rectangles, it is called a rectangular parallelepiped or cuboid. When the faces are squares, it is a cube.



Parallelepiped is a prism, bases of which are parallelograms. So, a parallelepiped has six faces and all of them are parallelograms. Opposite faces are two by two equal and parallel. A parallelepiped has four space diagonals; they all intersect in the one point and they are divided into two equal parts.
